CUBIERTA INDUSTRIAL SOLAR HÍBRIDA | BÉLGICA
Una fábrica belga ya tenía módulos rígidos en las zonas planas de su cubierta. La larga bóveda central seguía vacía. El cliente añadió 20 módulos flexibles LIONSHEE de 240 W a lo largo de esa bóveda, sumando 4,8 kWp de capacidad sobre una superficie que la instalación rígida existente no podía aprovechar.

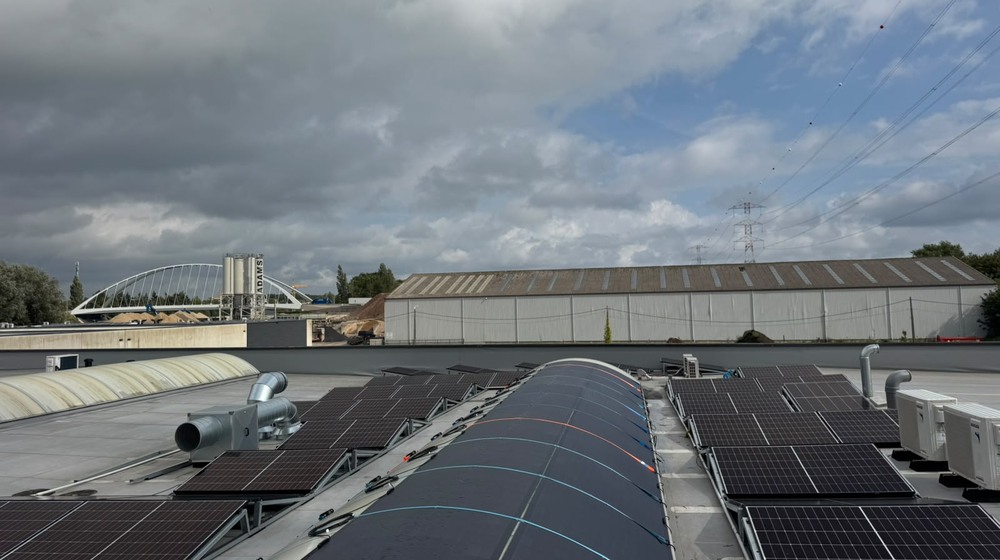

La fotografía del cliente con la cubierta terminada: los módulos flexibles siguen la bóveda central y los módulos rígidos existentes permanecen sobre sus estructuras inclinadas a ambos lados.
| UBICACIÓN Bélgica | MÓDULOS NUEVOS 20 × LS-SP240 | CAPACIDAD AÑADIDA 4,8 kWp | SUPERFICIE USADA Bóveda central |
La fábrica ya generaba con fotovoltaica rígida en cubierta. Esos módulos se apoyan en estructuras inclinadas lastradas sobre las zonas planas, que es donde un módulo de vidrio con marco funciona bien. Lo que esas zonas no cubrían era la bóveda de cañón que recorre el centro del edificio a lo largo: una superficie curva de forma continua, sin un plano donde apoyar una estructura.
Para esa bóveda el cliente compró 20 módulos flexibles LIONSHEE de 240 W. A 240 W cada uno, son 4.800 W – 4,8 kWp – de potencia nominal añadida, sin tocar la instalación rígida ya en servicio.
| FV rígida en servicio | Bóveda sin uso | 20 módulos flexibles | Siguiendo la bóveda | +4,8 kWp |
Un módulo de vidrio con marco necesita o bien un plano, o bien una estructura inclinada con superficie de apoyo. Una bóveda de cañón no ofrece ninguna de las dos: la superficie cae de forma continua en ambas direcciones, así que un módulo rígido solo puede tocarla a lo largo de una línea. En la mayoría de cubiertas industriales esto significa sencillamente que las bóvedas se omiten y la instalación termina en el borde de la zona plana.
En la fotografía, la segunda bóveda de la izquierda sigue vacía: misma superficie, mismo edificio, sin módulos encima. Ese es el resultado por defecto, y es exactamente la capacidad que este proyecto recuperó.

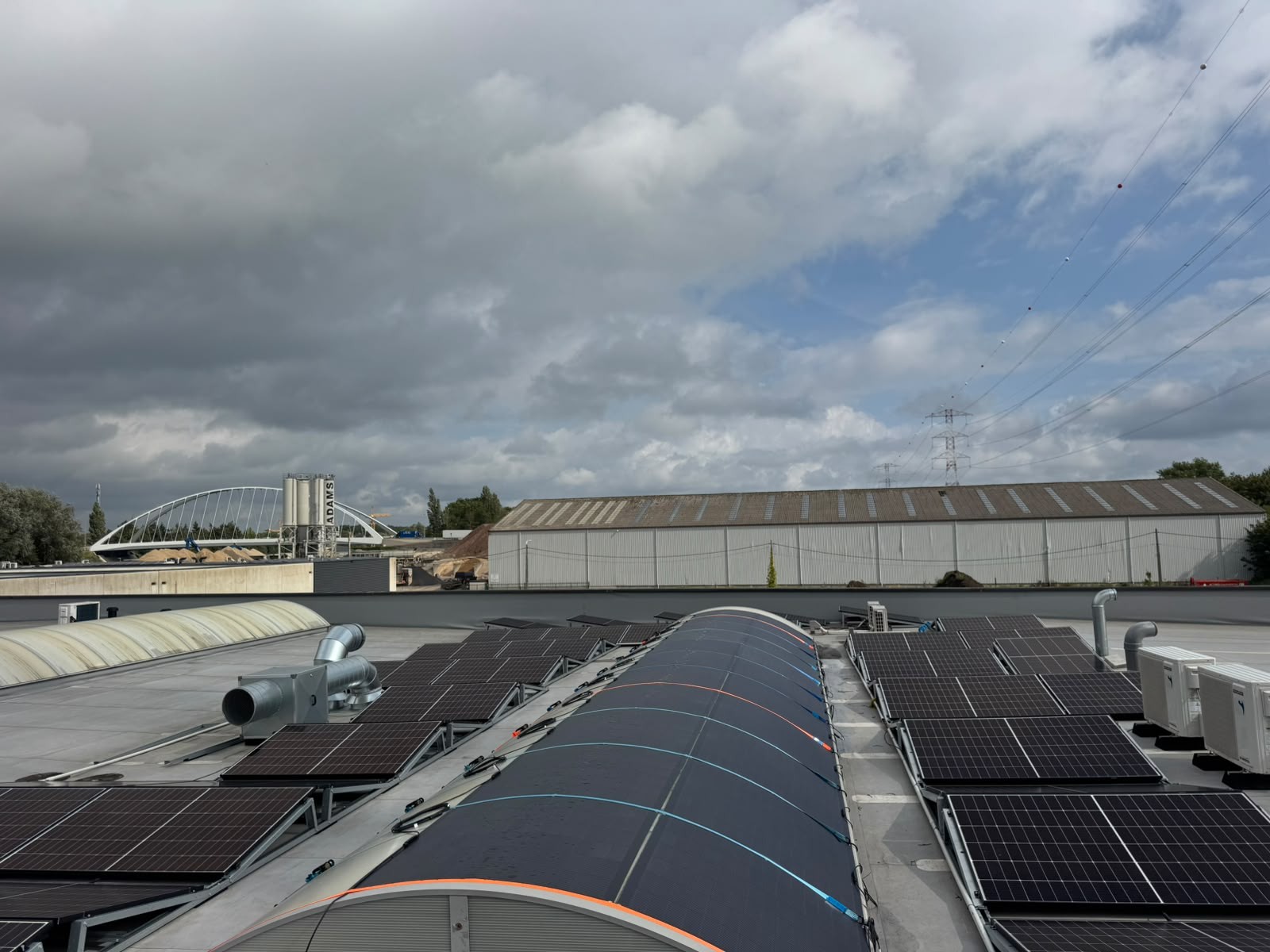

La fotografía del cliente completa. La bóveda de la izquierda es un lucernario abovedado idéntico sin módulos: así estaba la bóveda equipada antes.
Los módulos flexibles siguen la curvatura directamente en lugar de quedar por encima de ella, en franjas que bajan desde la cumbrera hacia ambos faldones. Los cables MC4 rojos y azules visibles a cada lado son los cables de salida preinstalados de los módulos, recogidos por los costados de la bóveda.

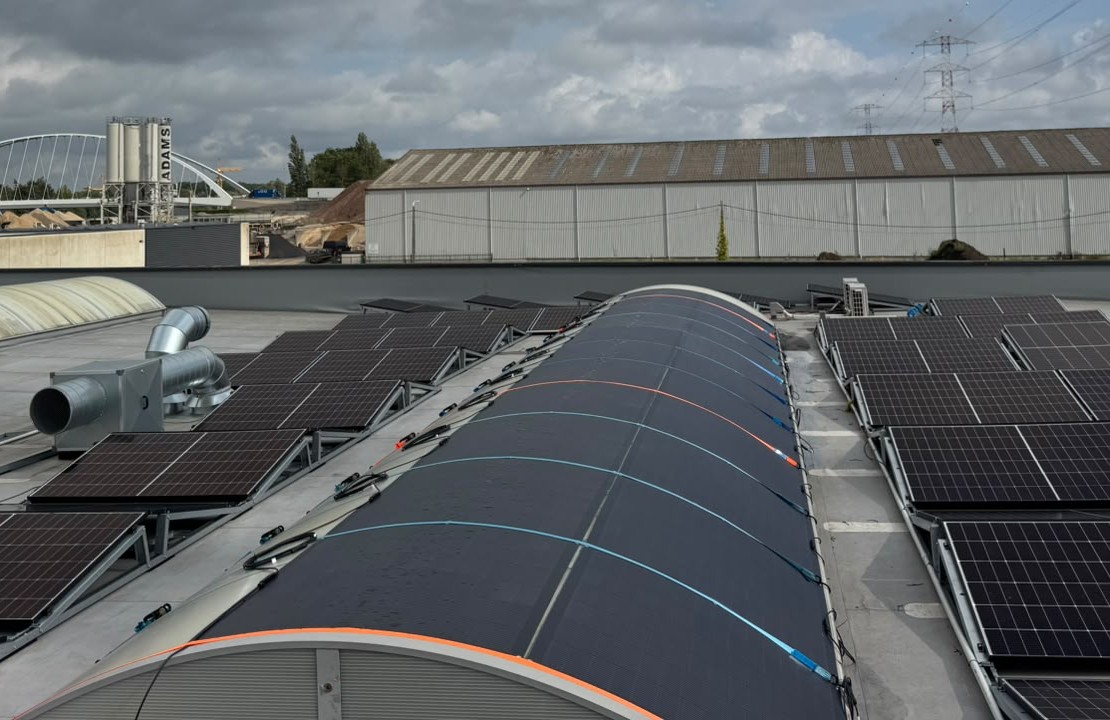

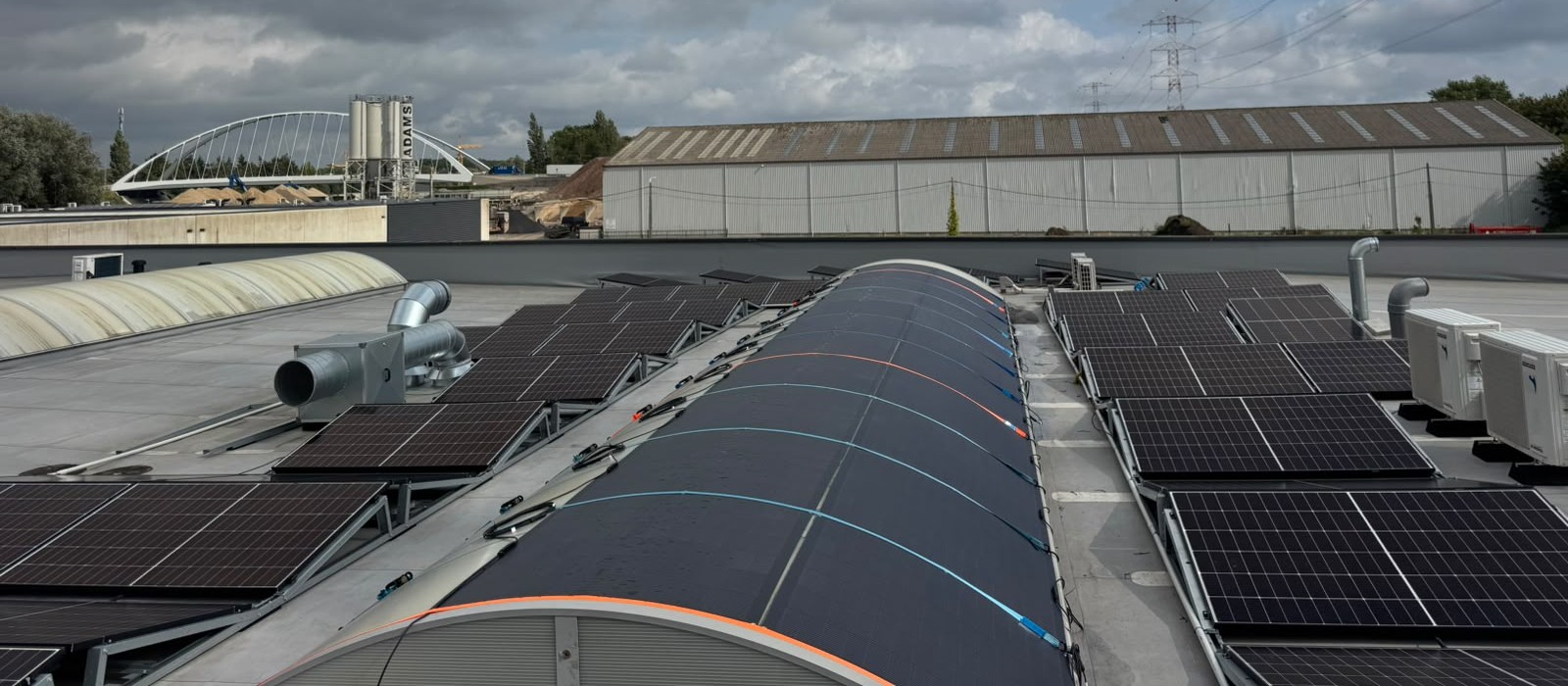

 Recorte de la misma fotografía: los módulos adoptan la forma de la bóveda en vez de salvarla. |  Recorte de la misma fotografía: módulos flexibles sobre la bóveda y módulos rígidos existentes sobre estructuras inclinadas en la zona plana, en una misma cubierta. |
No se sustituyó nada. El proyecto trata la cubierta como dos superficies distintas y pone en cada una el formato de módulo que le corresponde.
| ZONAS PLANAS Módulos rígidos existentes Sobre estructuras inclinadas lastradas, en servicio | BÓVEDA CENTRAL 20 módulos flexibles añadidos Siguiendo la bóveda, 4,8 kWp |
| Concepto | Dato del proyecto |
|---|---|
| Ubicación | Bélgica |
| Tipo de emplazamiento | Fábrica / cubierta industrial |
| Equipos nuevos | 20 × LIONSHEE LS-SP240, módulos solares flexibles de 240 W |
| Potencia nominal añadida | 4.800 W / 4,8 kWp |
| Equipos existentes | Fotovoltaica rígida en cubierta y el sistema de generación existente del cliente, sin cambios |
| Zona de instalación | Bóveda central de la cubierta |
| Superficie de módulos añadida | Unos 25 m² (20 × 1150 × 1090 mm) |
| Peso de módulos añadido | 74 kg en total (20 × 3,70 kg), sin cableado ni fijaciones |
| Objeto del proyecto | Ampliar la superficie solar en cubierta para la generación eléctrica de la fábrica |
| El diseño de strings, la asignación de inversores, las protecciones eléctricas y el método de fijación de los módulos a la cubierta no formaban parte de la documentación de proyecto disponible, por lo que este artículo no los describe. Un instalador cualificado debe verificar límites de tensión y corriente, agrupación MPPT, trazado de cables, seccionamiento y protecciones, fijación en cubierta, requisitos contra incendios y normativa local antes de la puesta en marcha. |
Una bóveda industrial no es una versión pequeña de una cubierta plana. Cambia qué propiedades del módulo deciden realmente si la superficie se puede aprovechar.
Los 20 módulos de este proyecto fueron paneles flexibles LIONSHEE LS-SP240. Los valores siguientes proceden de la ficha técnica vigente del LS-SP240.
| Especificación | LS-SP240 |
|---|---|
| Potencia pico (Pmax) | 240 W; Vmp 23,10 V, Imp 10,39 A, Voc 28,56 V, Isc 10,98 A |
| Eficiencia del módulo | 19,15 % |
| Dimensiones y peso | 1150 × 1090 × 2,5 mm, 3,70 kg |
| Células | 182 × 70 mm monocristalinas, 84 células (6 × 14) |
| Caja de conexiones y cables | Caja de conexiones IP67; cables de salida de 2,5 mm², 50 cm, conectores MC4 |
| Condiciones ambientales | Grado de protección IP65; −40 °C a +85 °C; carga de viento 2400 Pa, carga de nieve 5400 Pa |
| Garantía y certificación | Garantía de potencia de 25 años; CE (LVD, EMC), RoHS, UKCA |
 El panel flexible LIONSHEE LS-SP240 utilizado en este proyecto: 240 W, 3,70 kg, 2,5 mm de espesor, con cables de salida de 50 cm y conectores MC4. Imagen de producto. |
